聽覺矯正專家Frank Talaric在加拿大多倫多經營著一家Hearing Beyond的聽覺診所。近期，F(xiàn)rank利用3D數字化技術為聽障患者提供定制助聽器即日耳模的服務，幫助患者在等待實驗室制作成品耳模期間，也能獲得聽力，為患者提供便利。

本期，讓我們一起來看看Frank是如何將3D掃描和3D打印技術應用在定制助聽器即日耳模制作中的。

耳模定制

耳模是助聽系統的一部分，因每個人的耳道、耳廓等結構形態各不相同，耳模一般都需要定制，它的質量和設計直接影響助聽器的使用。

通常情況下，為了給病人制作耳模，要先取病人的耳朵印模，然后郵寄到耳模工廠經過一系列的繁瑣步驟才能完成耳模的制作，最后再寄回診所讓患者進行試戴，整個過程大約需要一到兩個星期。

一直以來，因受制于傳統技術限制，助聽器耳模定制耗時久，而在等待的期間因沒有合適的助聽器，給聽損患者生活帶來極大的不便。

TIPS：

目前市場上，雖然有耳模成品售賣，但需購買2部分的混合套件，嵌入過程也十分繁瑣，病人需要全程在場配合，且只能用研磨或拋光的傳統方法來調整，耗時廢料，改裝成本較高。

Frank總是試圖找到創新和有用的方法來滿足病人的聽力需求。為此，他開始采用3D數字化技術，為聽障患者定制即日耳模，幫助患者在等待期間也能擁有良好的聽覺和溝通能力。

3D數字化技術在即日耳模定制的應用

以標準模特耳模定制為例

即日耳模是一種可以在患者提出需求后，當天就可為其制作的模具，又稱臨時耳模。

在定制臨時耳模的過程中，需要先取用耳朵的印模。

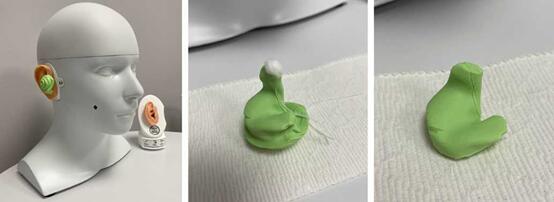

-取模-

然后利用先臨三維EinScan-SE桌面3D掃描儀，在幾分鐘內就可快速獲取印模高精度3D數據。并將數據導入設計軟件中對耳模進行微調及設計添加一個管孔。

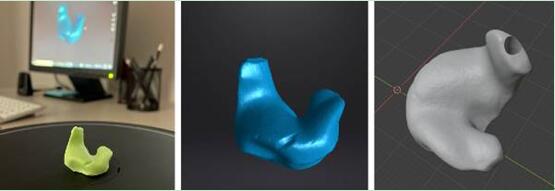

 -印模掃描及模型設計-

“This scanner has a very high accuracy, which is important when scanning a small item like an ear impression.”

"這款掃描儀具有非常高的精度，這對于掃描像耳模一樣的小物件時非常重要。"

——Frank Talaric

設計完成后，F(xiàn)rank使用3D打印機和具有Shore 70A評級的橡膠狀纖維材料，打印制作了一個柔軟的臨時耳模。

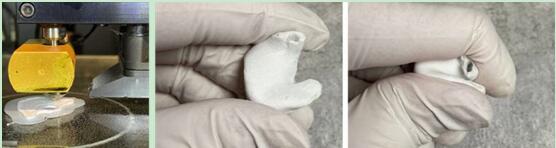

-3D打印制作實物-

將耳模管固定在臨時耳模管孔內，再組裝到助聽器上，就可以為患者進行安裝來驗證臨時耳模的適配性。

-安裝驗證適配性-

使用數字化技術定制即日耳模的優勢

1、診所使用3D數字化技術將患者耳模保存為數據文件后，無需重復取模，醫生可根據患者佩戴的適配度靈活調整耳模數據，同時模型適配度也將更加精確；

2、開源式的制作方式，只需具備3D掃描儀、相關設計軟件和打印設備&材料，任何人都可以使用這種方法進行臨時耳模制作；

3、數字化定制方式生產制作高效，且成本低，是低資源地區補充醫療用品的一個很好選擇；

除了一般診所患者外，F(xiàn)rank還與加拿大Glia公益項目進行廣泛的合作，利用3D數字化技術制造出更多高質量的免費醫用硬件產品，為全世界貧困地區的聽力障礙患者提供更加便利的醫療幫助。

隨著助聽器技術的不斷發展，越來越多的聽力障礙人士享受到了聆聽聲音帶來的愉悅。3D數字化技術的應用，不僅可以幫助患者打造助聽器臨時耳模，讓患者持續擁有良好的聽力之外，還能幫助實驗室或工廠在制作成品耳模時，以數字化的方式高效進行后續制作步驟，大幅縮短制作時間。
